Микросхема КР580ВИ53

Микросхема КР580ВИ53 -трехканальное программируемое устройство (таймер), предназначено для организации работы микропроцессорных систем в режиме реального времени. Микросхема формирует сигналы с различными временными параметрами.

Программируемый таймер (ПТ) реализован в виде трех независимых 16-разрядных каналов с общей схемой управления. Каждый канал может работать в шести режимах.

Управляющее слово определяет режим работы канала, тип счета (двоичный или двоично-десятичный), формат чисел (одно или двухбайтовое).

Обмен информацией с микропроцессором осуществляется по 8-разрядному двунаправленному каналу данных. Максимальное значение счета. в двоичном коде 216; в двоично-десятичном 104 . Частота синхронизации 2,5МГц.

Назначение выводов.

Вывод Обозначение Тип вывода

Функциональное назначение выводов

1-8 D7-D0 Входы/выходы Канал данных
9, 15, 18 C0, C1, C2 Входы Синхронизация каналов 0-2
10, 13, 17 OUT0, OUT1, OUT2 Выходы Сигналы каналов 0, 1, 2
11, 14, 16 CE0, CE1, CE2 Входы Сигналы каналов 0, 1, 2
12 GND - Общий
19, 20 A0, A1 Входы Сигналы выбора каналов 0, 1, 2
21 CS Вход Выбор микросхемы
22 RD Вход Чтение
23 WR Вход Запись
24 Ucc - Напряжение питания 5В

Режимы работы:

1) режим 0 (прерывание термического счета);

2) режим 1 (ждущий мультивибратор);

3) режим 2 (генератор импульсов);

4) режим 3 (генератор меандра);

5) режим 4 (одиночный программно формируемый стробирующий сигнал);

6) режим 5 (одиночный аппаратно стробирующий сигнал).

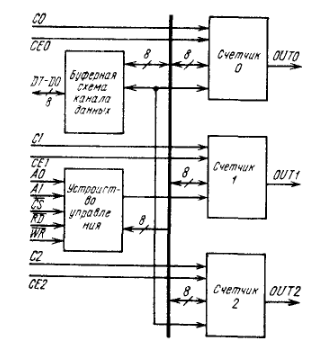

                    Структурная схема КР580ВИ 53

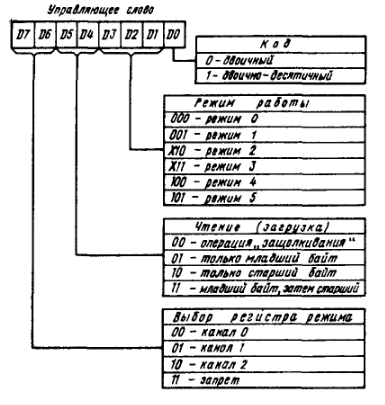

         Формат управляющего слова
