Микросхема КР580ВВ55А

Микросхема КР580ВВ55А - программируемое устройство ввода/вывода параллельной информации, применяется в качестве элемента ввода/вывода общего назначения.

Обмен информацией между магистралью данных осуществляется через 8-разрядный двунаправленный трехстабильный канал данных (D). Для связи с периферийными устройствами используется 24 линии ввода/вывода, сгруппированные в три 8-разрядных канала ВА, ВВ, ВС, направление передачи определяются программным способом.

Режим 0: обеспечивается возможность синхронной программно управляемой передачи данных через два не зависимых 8-разрядных канала ВА и ВВ и два 4-разрядных канала ВС.

Режим 1: обеспечивается возможность ввода или вывода информации из периферийного устройства через два независимых 8-разрядных канала ВА и ВВ по сигналу квитирования.

Режим 2: обеспечивается возможность обмена информации с периферийными устройствами через двунаправленный 8-разрядный канал ВА по сигналу квитирования.

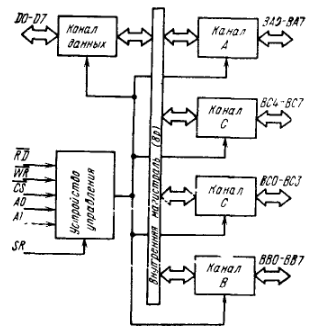

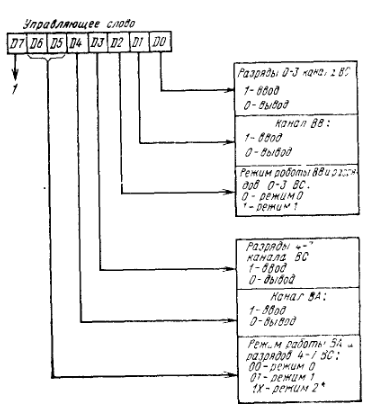

  Структурная схема КР580ВВ55А                                               Управляющие слово

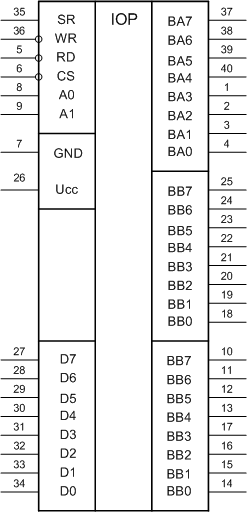

Назначение выводов

Вывод Обозначение Тип вывода

Функциональное назначение выводов

1-4,

37-40

BA3-BA0, BA7-BA4 Входы/выходы Информационный канал А
5 RD Вход Чтение информации
6 CS Вход Выбор микросхемы
7 GND - Общий
8,9 A1, A0 Вход Младшие разряды адреса
10-17 BC7-BC4, BC0-BC3 Входы/выходы Информационный канал В
18-25 BB0-BB7 Входы/выходы Информационный канал С
26 Ucc - Напряжение питания +5В
27-34 D7-D0 Входы/выходы Канал данных
35 SR Вход Установка в исходное состояние
36 WR Вход Запись информации
