Микросхема КР580ВТ57
Микросхема КР580ВТ57
- четырехканальный программируемый контроллер прямого доступа к памяти (ПД),
предназначенный для высокоскоростного обмена данными между памятью системы и
периферийными устройствами путем генерации массива последовательных адресов
памяти по требованию периферийного устройства.
Микросхема осуществляет двунаправленный обмен данными между памятью и периферийными устройствами путем формирования в адресном канале микропроцессорной системы параметров заданного массива адресов ячеек памяти и управляющих сигналов. Массив адресов, по которым происходит обмен данными между периферией и памятью, характеризуется начальным адресом, т. е. первым адресом начала обмена и числом циклов обращений к памяти. После предоставления системной шины со стороны процессора микросхема может осуществить обмен массивом данных между памятью и периферийными устройствами без дальнейшего вмешательства процессора.
Каждый из четырех каналов микросхемы обеспечивает адресацию (путем инкрементирования выработанного адреса) внешней памяти массивы объемом до 16К байт с возможностью задания любого до 64К начальных адресов.

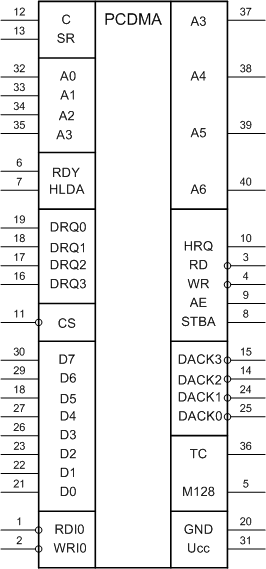

Назначение выводов
| Вывод | Обозначение | Тип вывода | Функциональное назначение выводов |
| 1 | RDI0 | Чтение ввода/вывода | |
| 2 | WRI0 | Вход/выход | Запись ввода/вывода |
| 3 | RD | Выход | Чтение памяти |
| 4 | WR | Выход | Запись памяти |
| 5 | M128 | Выход | Модуль 128 |
| 6 | RDY | Вход | Сигнал "Готовность" |
| 7 | HLDA | Вход | Сигнал "Подтверждение захвата" |
| 8 | STBA | Выход | Стробирующий сигнал адреса |
| 9 | AE | Выход | Разрешение адреса |
| 10 | HRQ | Выход | Запрос захвата |
| 11 | CS | Вход | Выбор микросхемы |
| 12 | C | Вход | Тактовый сигнал |
| 13 | SR | Вход | Сигнал "Установки" |
| 25, 24, 14, 15 | DACK0-DACK3 | Выходы | Подтверждение прямого доступа к памяти каналов 0-3 |
| 19, 18 17, 16 | DRQ0-DRQ3 | Входы | Запрос прямого доступа к памяти каналов 0-3 |
| 20 | GND | - | Общий |
| 30, 29, 28, 27, 26, 23, 22, 21 | D0-D7 | Входы/выходы | Канал данных |
| 31 | Ucc | - | Напряжение питания |
| 32-35 | A0-A3 | Входы/выходы | Канал адреса |
| 36 | TC | Вход | Конец счета |
| 37-40 | A4-A7 | Выходы | Канал адреса |

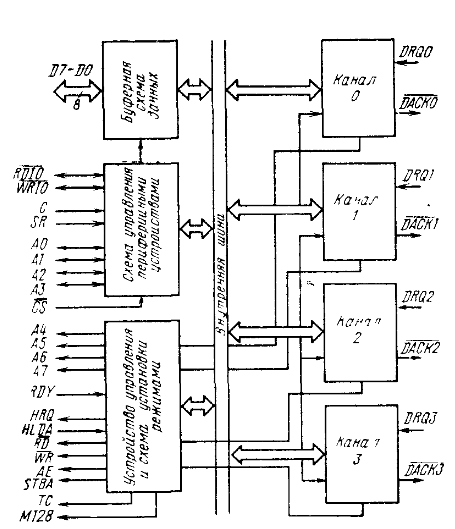

Структурная схема КР580ВТ57
