Параметр	Обозначение	Значение параметров [макс (мин)]
Напряжение питания, В	Ucc	5,25 (4,75)
Входное напряжение низкого уровня, В	Uii	0,8
Входное напряжение высокого уровня, В	Uiн	(2,0)
Выходное напряжение низкого уровня, В	Uоi	0,45
Выходное напряжение высокого уровня, В	Uoн	(2,4)
Выходной ток низкого уровня, мА	Ioi	2,2
Выходной ток высокого уровня, мА	Ioн	-0,4
Ток утечки на входах, мкА	Iii	±10
Ток утечки на входах/выходах, мкА	Ioz	±10
Емкость нагрузки, пФ	Ci	100
Емкость на входах, пФ	Ci	10
Емкость на входах/выходах, пФ	Co	20

Восьмиразрядное арифметико-логическое устройство микропроцессора обеспечивает выполнение арифметических и логических операций над двоичными данными представленные в дополнительном коде, а также обработку двоично-десятичных упакованных чисел.

В состав блока регистров входят 16-разрядный регистр адреса команды (IP), 16-разрядный регистр указателя стека (SP), 16-разрядный регистр временного хранения (WZ), 16-разрядная схема инкремента декремента и шесть 8-разрядных регистров общего назначения (B, C, D, E, H, L), которые могут использоваться и как три 16-разрядных регистра (BC, DE, HL).

Микропроцессор выполняет команды в по машинным циклам. Число циклов необходимое для выполнения команды зависит от ее типа и может быть от одного до пяти. Машинные циклы выполняются по машинным тактам. Число тактов в цикле определяется кодом выполняемой команды и может быть от трех до пяти. Длительность такта равна периоду тактовой частоты и при частоте 20 МГц составляет 500нс.

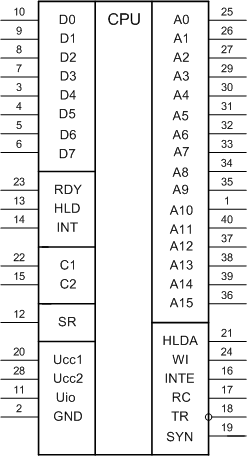

Назначение выходов

Вывод	Обозначение	Тип вывода	Функциональное назначение выводов
1, 25-27,29-40	А10, А0-А2, А3-А9, А15, А12-А14, А11	Выходы	Канал адреса
2	GND	-	Общий
3-10	D4-D7, D3-D0,	Входы/выходы	Канал данных
11	Uio		Напряжение источника смещения - 5В
12	SR	Вход	Установка в исходное состояние
13	HLD	Вход	Захват
14	INT	Вход	Запрос прерывания
15, 22	C2, C1	Входы	Тактовые сигналы
16	INTE	Выход	Разрешение прерывания
17	RC	Выход	Прием информации
18	TR	Выход	Выдача информации
19	SYN	Выход	Сигнал синхронизации
20	Ucc1	-	Напряжение питания +5В
21	HLDA	Выход	Подтверждение захвата
23	RDY	Вход	Сигнал "Готовность"
24	WI	Выход	Сигнал "Ожидание"
28	Ucc2	-	Напряжение питания +12В

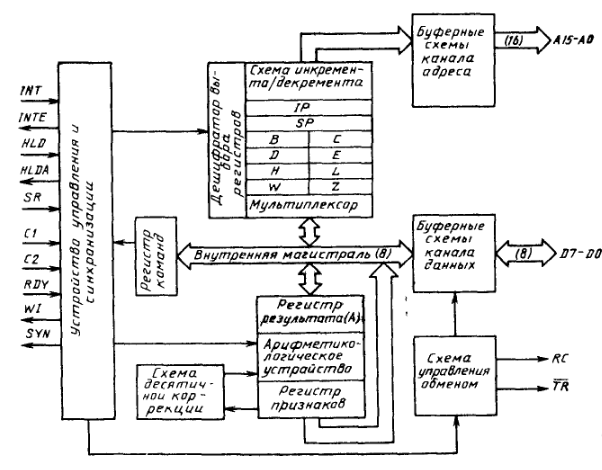

Структурная схема КР580ВМА
